Исследовательские микроскопы, которые выпускает современная промышленность, унаследовали все достижения классической световой микроскопии и получили ряд существенных доработок. Этому способствовали новые возможности в обработке прецизионных оптических и механических элементов. Для электронной промышленности, материаловедения и лабораторий это основной инструмент для наблюдения и анализа структуры, дефектов и поверхности образцов.
Чем исследовательский микроскоп отличается от обычного лабораторного
- Устойчивый штатив и бесперебойная оптика высокого класса, рассчитанные на длительную работу.
- Модульная конструкция: набор опций подбирается под задачу, а не покупается «в комплекте».
- Возможность работать в проходящем и отражённом свете, сменять методы наблюдения без замены микроскопа.
- Подключение цифровой камеры и программного обеспечения для документирования и измерений.

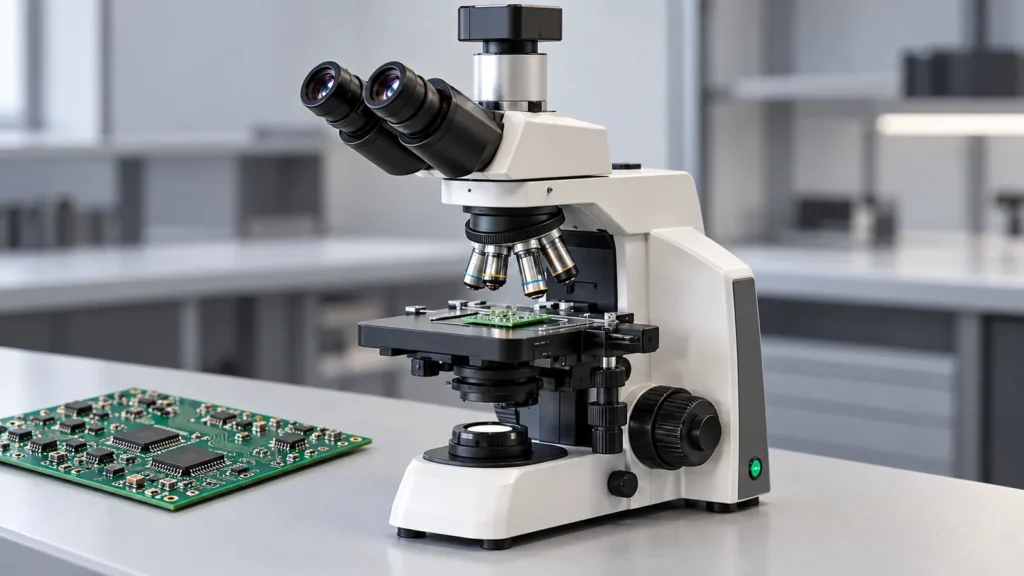

Из чего состоит исследовательский микроскоп

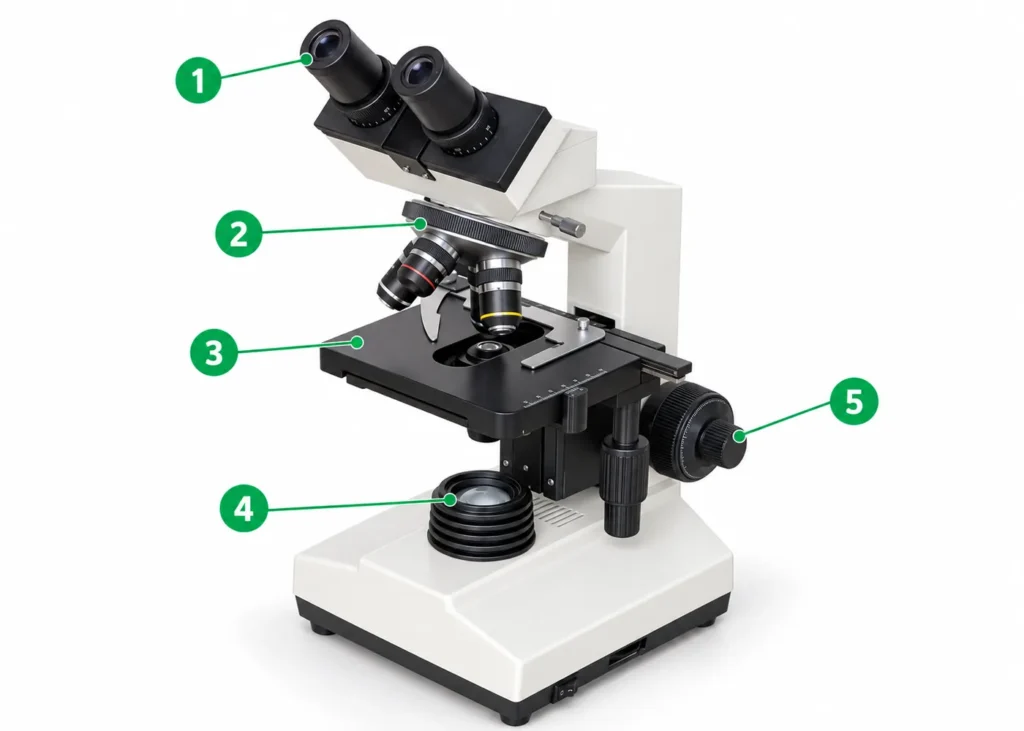

- Окуляры и тубус (бинокулярный или тринокулярный, с портом для камеры).
- Револьверная головка с набором объективов.
- Предметный столик, в том числе с координатным перемещением.
- Осветитель: проходящего света, отражённого света или оба.
- Механизм фокусировки (грубая и точная подача).
Методы контрастирования
В дополнение к основной конфигурации современные исследовательские микроскопы оснащают опциями под конкретное направление работы пользователя.

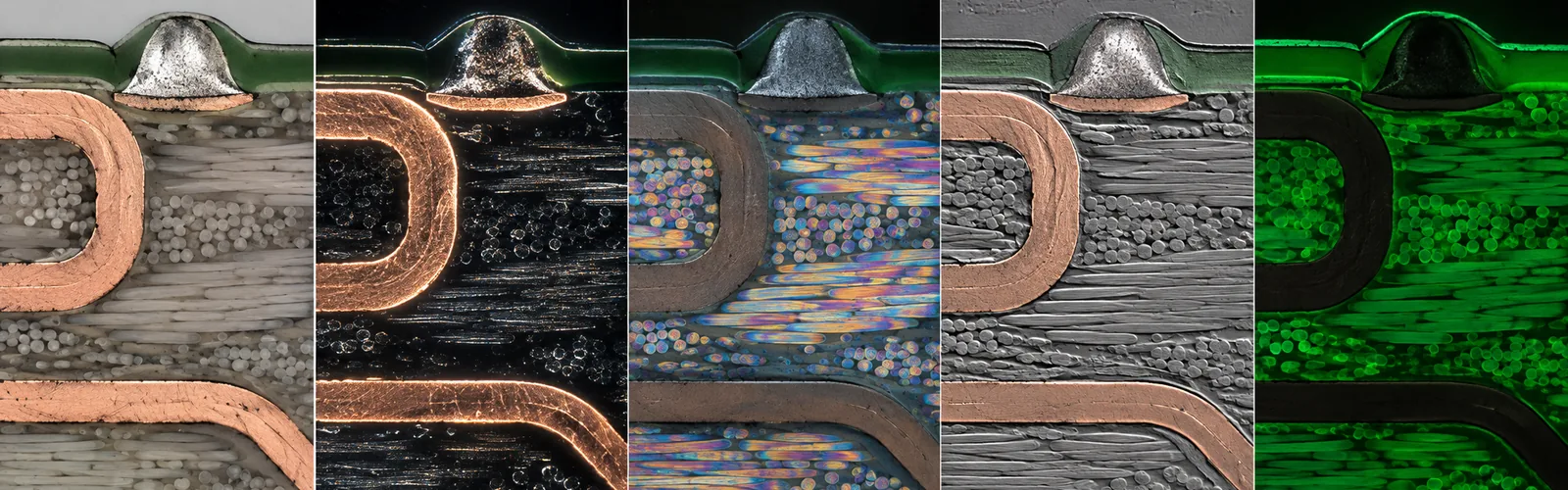

| Метод | Что показывает | Где применяют |
|---|---|---|
| Светлое поле (BF) | Базовое наблюдение, цвет и форма объекта | Универсальные задачи |
| Тёмное поле (DF) | Царапины, частицы, края и мелкие дефекты на тёмном фоне | Контроль поверхностей, полированных деталей, оптики |
| Поляризация (Pol) | Анизотропные структуры, напряжения, кристаллы | Минералы, полимеры, структура металлов |
| Дифференциально-интерференционный контраст (DIC) | Объёмный рельеф малоконтрастных и полированных поверхностей | Полупроводники, шлифы, микрорельеф |
| Флуоресценция (Fluo) | Свечение образца или маркеров при возбуждении светом | Биология, контроль покрытий и остатков на изделиях |
К этому же ряду относятся и другие методы, например фазовый контраст для прозрачных объектов.
Специализированные объективы
Размеры объектов исследования, особенности их поверхности и структуры определяют выбор объективов. Итоговую конфигурацию заказчик оснащает под свою задачу:

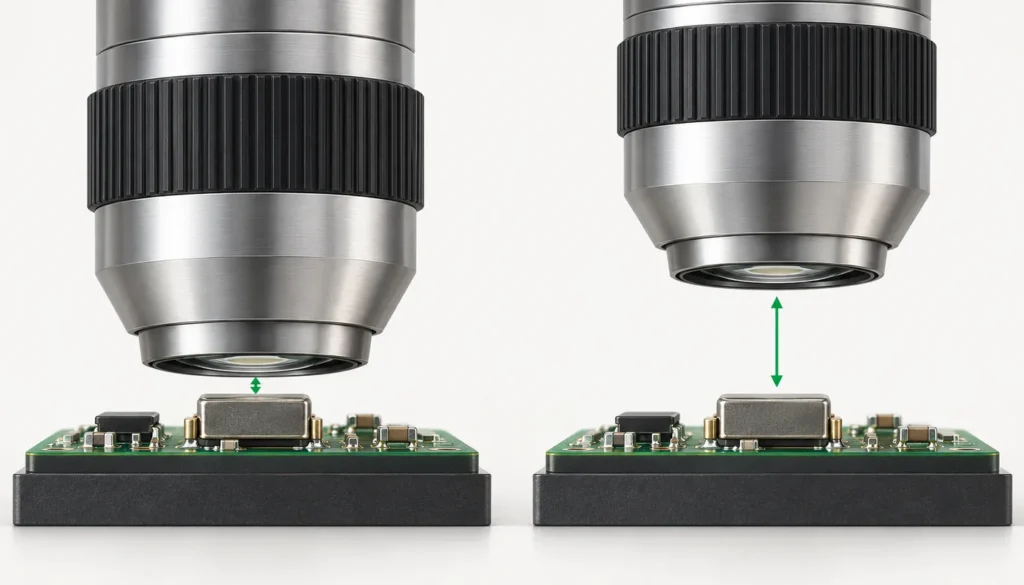

- Объективы с увеличенным рабочим расстоянием (LWD), вплоть до 34–60 мм. Для изделий с большим разнообразием высот: монтаж, детали сложной формы.

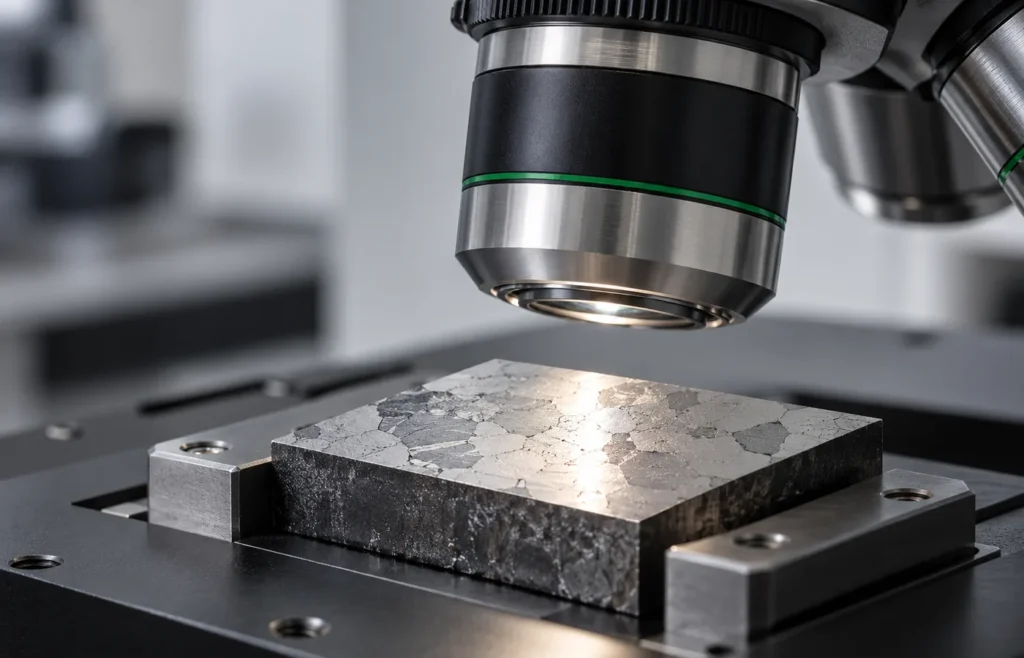

- Металлографические объективы (M). Для изделий со специфическими отражающими поверхностями и структурой, металлизированных объектов. Рассчитаны на работу в отражённом свете без покровного стекла.
- Темнопольные объективы (DF). Для исследований методом контрастирования «Тёмное поле».
Кроме типа, объективы различают по классу коррекции аберраций: ахроматы, план-ахроматы, апохроматы. Чем выше класс, тем более плоское поле зрения и точнее цветопередача.
Увеличение и разрешение: на что смотреть
Общее увеличение равно увеличению объектива, умноженному на увеличение окуляра. Но детали различает не оно, а числовая апертура (NA) объектива. Разрешение ориентировочно равно λ / (2·NA). Для зелёного света (550 нм) и NA 0,9 это около 0,3 мкм, а у иммерсионных объективов с NA 1,4 около 0,2 мкм. Увеличение выше примерно 1000×NA добавляет только размер картинки, но не деталей («пустое увеличение»).
Модульность: что можно добавить

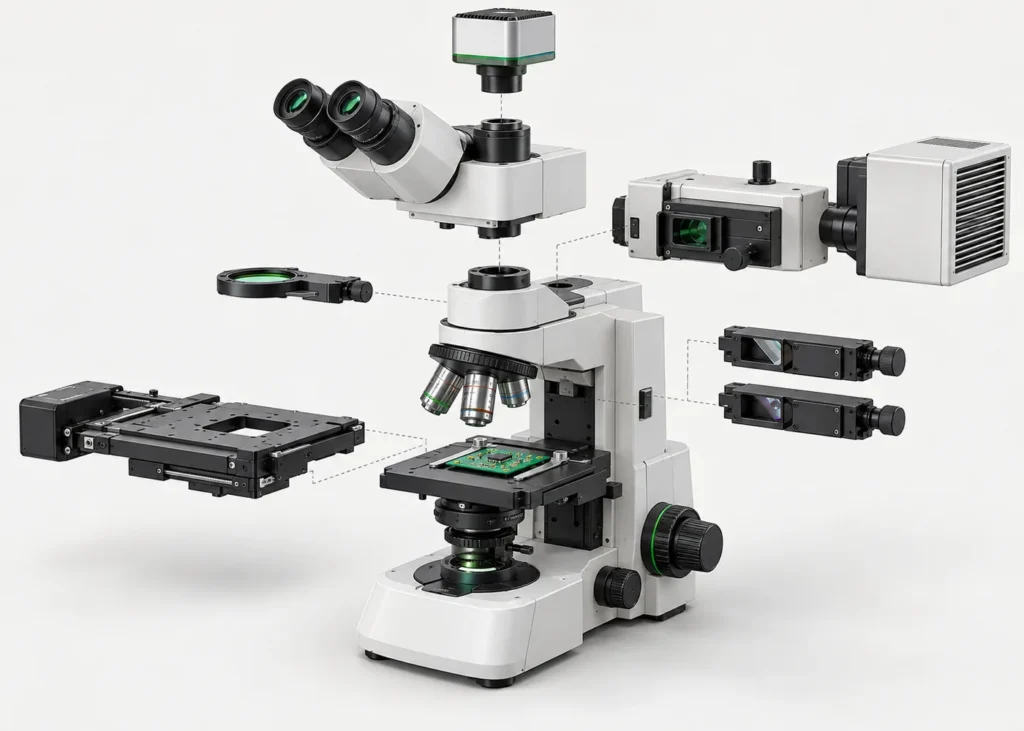

Тринокулярный тубус, цифровая камера, поляризатор и анализатор, DIC-призмы, флуоресцентный осветитель, моторизованный столик, измерительные шкалы и программное обеспечение. Это позволяет собрать микроскоп под конкретную задачу и расширять его по мере необходимости.
Где применяют

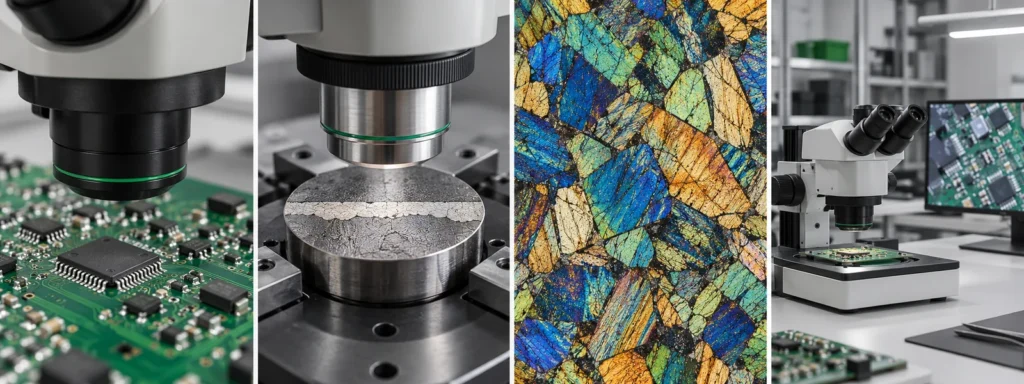

- Электронная промышленность: контроль печатных плат, кристаллов, паяных соединений.
- Материаловедение и металлография: структура и дефекты металлов и сплавов.
- Геология и минералогия, исследования полимеров и композитов.
- Научные и учебные лаборатории, контроль качества.
Как выбрать исследовательский микроскоп
Чтобы подобрать конфигурацию, определите:
- Что вы наблюдаете: размер и высота образца, прозрачный он или отражающий?
- Какие методы контрастирования нужны (DF, Pol, DIC, Fluo)?
- Диапазон увеличений и требуемое разрешение?
- Нужна ли документация: камера, измерения, программное обеспечение?
- Условия работы: количество пользователей, длительность работы, бюджет?
Подбор под ваши задачи
В нашей работе всегда практикуется индивидуальный подход к вашим задачам, а модульное строение исследовательских микроскопов позволяет собрать разные варианты. У вас будет выбор из нескольких возможных решений с комментариями по применению к вашим задачам. Приобретая такой высокотехнологичный инструмент, как исследовательский микроскоп, вы принимаете наиболее осмысленное и взвешенное решение.
Оставьте запрос на странице «Контакты» или позвоните нам, и мы подберём конфигурацию под вашу задачу.
